Описание
Размер упаковки, (2 места) мм : 376х140х226 см / 305х93х103 см
Особенности:
- Превосходящий аналог советских станков 2А55, 2А554, 2В56, 2М55, 2Н55, 255, ГС545
- Максимальный диаметр сверления в низколегированной стали до 80мм, в чугуне - до 105мм
- Максимальный диаметр нарезания резьбы для низколегированной стали М52, для чугуна - М60

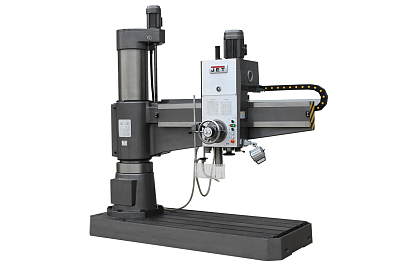

- Мощный и точный промышленный радиально-сверлильный станок JR-2100
- Разнообразная область применения - сверление, развертывание, нарезание резьбы
- 8 скоростей автоматической подачи пиноли
- Тяжелая массивная литая конструкция
- Жесткая, устойчивая к нагрузкам конструкция рукава
- Редуктор подъема рукава работает в масляной ванне
- Перемещение рукава по высоте с помощью производительного электродвигателя и подъемного штока
- Высокопроизводительный высококачественный электродвигатель привода шпинделя
- Большой вылет сверлильной головки
- Плавность и легкость хода линейных и поворотных осей
- Моторизованное перемещение сверлильной головки
- Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход
- Закаленные и шлифованные шестерни привода шпинделя из хромо-никелевой стали
- Закаленные и шлифованные направляющие сверлильной головки
- Независимая система зажатия сверлильной головки и колонны позволяют фиксировать их вместе или по отдельности
- Оптимизированная конструкция зажимных устройств по осям обеспечивает минимальное смещение при зажиме
- Массивный точный большеразмерный стол повышенной жесткости
- Параллельные Т-образные пазы основного и съемного коробчатого столов
- Закаленный шлифованный съемный коробчатый стол большого размера
- Центрально расположенный, эргономичный маховик хода пиноли
- Система подачи СОЖ со встроенным в основание баком
- Наглядная и удобная панель управления
- Встроенный станочный светильник
- Регулируемый упор глубины сверления
- Правое / левое вращение шпинделя
- Гидравлический зажим всех осей
Характеристики
| Напряжение, В |
400 |
| Максимальный диаметр сверления сталь, мм |
80 |
| Максимальный диаметр сверления чугун, мм |
105 |
| Макс. диаметр нарезания резьбы в низколегированной стали, мм |
М52 |
| Макс. диаметр резьбы чугун |
М60 |
| Частота вращения шпинделя, об/мин |
30-1400 |
| Шаг изменения скоростей вращения шпинделя |
бесступенчатое |
| Конус шпинделя |
МК-6 |
| Мощность главного двигателя |
7,5 |
| Макс. крутящий момент шпинделя, Нм |
980 |
| Количество скоростей автоподачи пиноли шпинделя |
8 |
| Диапазон скоростей автоподачи пиноли шпинделя, мм/об |
0,06- 1,38 |
| Максимальное усилие механизма подачи, кH |
24,5 |
| Вертикальное перемещение консоли вверх/вниз, мм/мин |
1000 |
| Диаметр колонны, мм |
450 |
| Угол поворота консоли вокруг оси колонны, град. |
±180° |
| Перемещение шпинделя на оборот маховика, мм |
151 |
| Ход пиноли шпинделя, мм |
400 |
| Расстояние от шпинделя до оси колонны, мм |
450– 2550 |
| Горизонтальный ход шпиндельной бабки (вручную), мм |
2100 |
| Расстояние шпиндель-основание, мм |
400 – 1620 |
| Мощность двигателя подъема/опускания консоли, кВт |
2,2 |
| Мощность гидронасоса зажима шпинделя, стойки и траверсы, кВт |
1,1 |
| Страна производителя |
Китай |
| Длина, мм |
3590 |
| Ширина, мм |
1250 |
| Высота, мм |
3530 |
| Масса, кг |
7400 |
| Длина в упаковке, см |
376 |
| Ширина в упаковке, см |
140 |
| Высота в упаковке, см |
226 |
Размер упаковки, (2 места) мм : 376х140х226 см / 305х93х103 см
Особенности:
- Превосходящий аналог советских станков 2А55, 2А554, 2В56, 2М55, 2Н55, 255, ГС545
- Максимальный диаметр сверления в низколегированной стали до 80мм, в чугуне - до 105мм
- Максимальный диаметр нарезания резьбы для низколегированной стали М52, для чугуна - М60
- Мощный и точный промышленный радиально-сверлильный станок JR-2100
- Разнообразная область применения - сверление, развертывание, нарезание резьбы
- 8 скоростей автоматической подачи пиноли
- Тяжелая массивная литая конструкция
- Жесткая, устойчивая к нагрузкам конструкция рукава
- Редуктор подъема рукава работает в масляной ванне
- Перемещение рукава по высоте с помощью производительного электродвигателя и подъемного штока
- Высокопроизводительный высококачественный электродвигатель привода шпинделя
- Большой вылет сверлильной головки
- Плавность и легкость хода линейных и поворотных осей
- Моторизованное перемещение сверлильной головки
- Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход
- Закаленные и шлифованные шестерни привода шпинделя из хромо-никелевой стали
- Закаленные и шлифованные направляющие сверлильной головки
- Независимая система зажатия сверлильной головки и колонны позволяют фиксировать их вместе или по отдельности
- Оптимизированная конструкция зажимных устройств по осям обеспечивает минимальное смещение при зажиме
- Массивный точный большеразмерный стол повышенной жесткости
- Параллельные Т-образные пазы основного и съемного коробчатого столов
- Закаленный шлифованный съемный коробчатый стол большого размера
- Центрально расположенный, эргономичный маховик хода пиноли
- Система подачи СОЖ со встроенным в основание баком
- Наглядная и удобная панель управления
- Встроенный станочный светильник
- Регулируемый упор глубины сверления
- Правое / левое вращение шпинделя
- Гидравлический зажим всех осей
Комплектация
- Сверлильный патрон с ключом
- Соединительная планка для сверлильного патрона
- Втулка вала для инструмента с коническим хвостовиком
- Клин выколотка
- Стандартный рабочий стол
