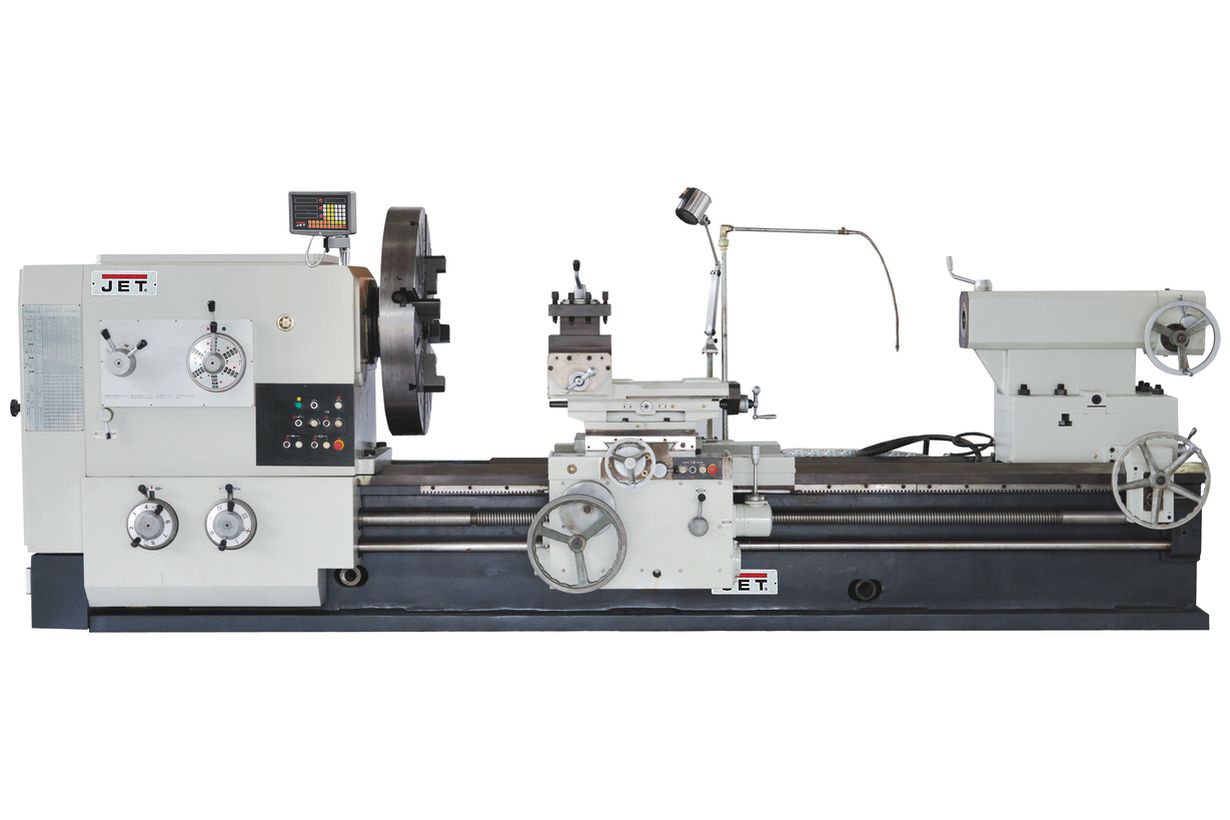

GH-50200 ZHP DRO RFS - это токарно-винторезный станок индустриального класса, предназначенный для обработки массивных и длинномерных заготовок из различных сортов стали, сплавов или цветных металлов, который может работать в условиях длительных и тяжелых нагрузок. Станок изготавливается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех технологических допусков и норм, а также обеспечивает его обязательной гарантией в странах Таможенного союза ЕАЭС.
Станок соответствует классу точности «Н» по ГОСТ 18097, что подтверждается его индивидуальным протоколом норм точности, получаемый при выходном контроле. GH-50200 ZHP DRO RFS предназначен для тяжелых работ на металлообрабатывающих предприятиях промежуточного и полного цикла, предприятиях оборонной отрасли, а также в крупных ремонтных мастерских. Станки серии ZHP являются усиленной версией серии универсальных токарных станков ZHD. Станина станка отлита из серого чугуна, а ее ширина составляет внушительные 755 мм.
Шпиндель с проходным отверстием в 130 мм способен обрабатывать заготовки массой до 5000 кг. А диаметр обработки над станиной составляет 1250 мм, со съемным мостиком - до 1780 мм (с ограничением до 590 мм по длине обработки), расстояние между центрами - 5000 мм. Как и у всех представителей данной серии, для обеспечения стабильной и эффективной работы с заготовками увеличенного размера и массы станок оборудован асинхронным электродвигателем с выходной мощностью на валу 22 кВт. Он способен обеспечить вращение шпинделя на скоростях от 2,5 до 250 об/мин, необходимую скорость можно выбирать из 24 заранее предустановленных диапазонов.
Автоматическая коробка подач имеет по 97 предустановленных режимов автоподачи суппорта в продольном и поперечном направлении, а также автоподачу продольных резцовых салазок. Естественно, по всем трем осям можно осуществлять ускоренное перемещение. И, конечно же, станок позволяет нарезать все типы резьб. Для того, чтобы заказчик смог в кратчайшие сроки произвести установку, пусконаладку и ввод станка в эксплуатацию, вместе с GH-50200 ZHP DRO RFS поставляется весь необходимый комплект опций, включая систему подачи СОЖ, 3х осевое УЦИ, 4-х кулачковую планшайбу, люнеты, лампу освещения рабочей зоны, механизм ускоренной подачи суппорта, заднюю защитную стенку и пр. GH-50200 ZHP DRO RFS – это прекрасная замена станкам 165, 1М65 или 1Н65.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
| Напряжение, В | 400 |
| Макс. диаметр обработки над станиной, мм | 1250 |
| Макс. диаметр обработки над съемным мостиком, gap, мм | 1750 |
| Длина съемного мостика, мм | 590 |
| Макс. диаметр обработки над поперечным суппортом, мм | 865 |
| Расстояние между центрами, мм | 5000 мм |
| Макс. длина точения, мм | 4850 |
| Макс. допустимый вес заготовки в центрах, кг | 5000 |
| Частота вращения шпинделя, об/мин | 2,5-250 |
| Количество скоростей шпинделя | 24 (12 обратных) |
| Конус шпинделя | ø140mm 1:20 |
| Присоединение шпинделя | A2-15 |
| Диаметр проходного отверстия шпинделя, мм | 130 |
| Диапазон продольной подачи, мм/об | 0,064-12 |
| Количество продольных подач | 97 |
| Диапазон поперечной подачи, мм/об | 0,032 - 6 |
| Количество поперечных подач | 97 |
| Диапазон подач среднего суппорта, мм/об | 0,016-3 |
| Количество подач среднего суппорта, шт | 97 |
| Диапазон метрической резьбы, мм | 1-120 |
| Количество метрических резьб | 45 |
| Диапазон дюймовой резьбы, TPI | 30-1/4 |
| Количество дюймовых резьб | 42 |
| Диапазон модульной резьбы, MP | 0,5 - 60 |
| Количество модульных резьб | 46 |
| Диапазон питчевой резьбы, DP | 1/2-60 |
| Количество питчевых резьб | 48 |
| Шаг ходового винта, мм | 12 |
| Макс. размер резца, мм | 50х50 |
| Ход поперечного суппорта, мм | 720 |
| Ход среднего суппорта, мм | 250 |
| Поперечный ход резцедержателя, мм | 200 |
| Ускоренное перемещение продольное, м/мин | 3,74 |
| Ускоренное перемещение поперечное, м/мин | 1,87 |
| Ускоренное перемещение среднего суппорта, м/мин | 0,935 |
| Конус пиноли задней бабки | ø80 mm 1:20 |
| Ход пиноли задней бабки, мм | 300 |
| Наружный диаметр пиноли, мм | 160 |
| Ширина станины, мм | 755 |
| Мощность двигателя выходная, кВт | 22 |
| Страна производителя | Китай |
| Длина, мм | 8000 |
| Ширина, мм | 1860 |
| Высота, мм | 1825 |
| Масса, кг | 14200 |
GH-50200 ZHP DRO RFS - это токарно-винторезный станок индустриального класса, предназначенный для обработки массивных и длинномерных заготовок из различных сортов стали, сплавов или цветных металлов, который может работать в условиях длительных и тяжелых нагрузок. Станок изготавливается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех технологических допусков и норм, а также обеспечивает его обязательной гарантией в странах Таможенного союза ЕАЭС.
Станок соответствует классу точности «Н» по ГОСТ 18097, что подтверждается его индивидуальным протоколом норм точности, получаемый при выходном контроле. GH-50200 ZHP DRO RFS предназначен для тяжелых работ на металлообрабатывающих предприятиях промежуточного и полного цикла, предприятиях оборонной отрасли, а также в крупных ремонтных мастерских. Станки серии ZHP являются усиленной версией серии универсальных токарных станков ZHD. Станина станка отлита из серого чугуна, а ее ширина составляет внушительные 755 мм.
Шпиндель с проходным отверстием в 130 мм способен обрабатывать заготовки массой до 5000 кг. А диаметр обработки над станиной составляет 1250 мм, со съемным мостиком - до 1780 мм (с ограничением до 590 мм по длине обработки), расстояние между центрами - 5000 мм. Как и у всех представителей данной серии, для обеспечения стабильной и эффективной работы с заготовками увеличенного размера и массы станок оборудован асинхронным электродвигателем с выходной мощностью на валу 22 кВт. Он способен обеспечить вращение шпинделя на скоростях от 2,5 до 250 об/мин, необходимую скорость можно выбирать из 24 заранее предустановленных диапазонов.
Автоматическая коробка подач имеет по 97 предустановленных режимов автоподачи суппорта в продольном и поперечном направлении, а также автоподачу продольных резцовых салазок. Естественно, по всем трем осям можно осуществлять ускоренное перемещение. И, конечно же, станок позволяет нарезать все типы резьб. Для того, чтобы заказчик смог в кратчайшие сроки произвести установку, пусконаладку и ввод станка в эксплуатацию, вместе с GH-50200 ZHP DRO RFS поставляется весь необходимый комплект опций, включая систему подачи СОЖ, 3х осевое УЦИ, 4-х кулачковую планшайбу, люнеты, лампу освещения рабочей зоны, механизм ускоренной подачи суппорта, заднюю защитную стенку и пр. GH-50200 ZHP DRO RFS – это прекрасная замена станкам 165, 1М65 или 1Н65.
